Пошаговая инструкция по подключению моноблочных гидрораспределителей серии P40, P80, Z50, Z80

В нашей статье мы расскажем, как легко, правильно и быстро подключить гидрораспределители популярных серий P40, P80, Z50 и Z80 — без ошибок и лишних затрат времени.

На нашем сайте gidros.by представлены гидрораспределители от двух проверенных производителей:

🔹 Badestnost (Болгария) — улучшенные модификации серий Z50 и Z80, надежные и прочные, адаптированные под интенсивную нагрузку, с большим выбором золотников и вариантов подключения.

🔹 BHT (Китай) — распределители серий P40 и P80 с большим выбором золотников и вариантов подключения. Оптимальное сочетание цены и функциональности.

Важно! Распределители обеих марок подключаются по одной и той же схеме, и сейчас мы расскажем, как сделать это быстро и без ошибок.

🔧 Как подключить — просто и понятно

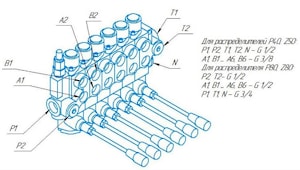

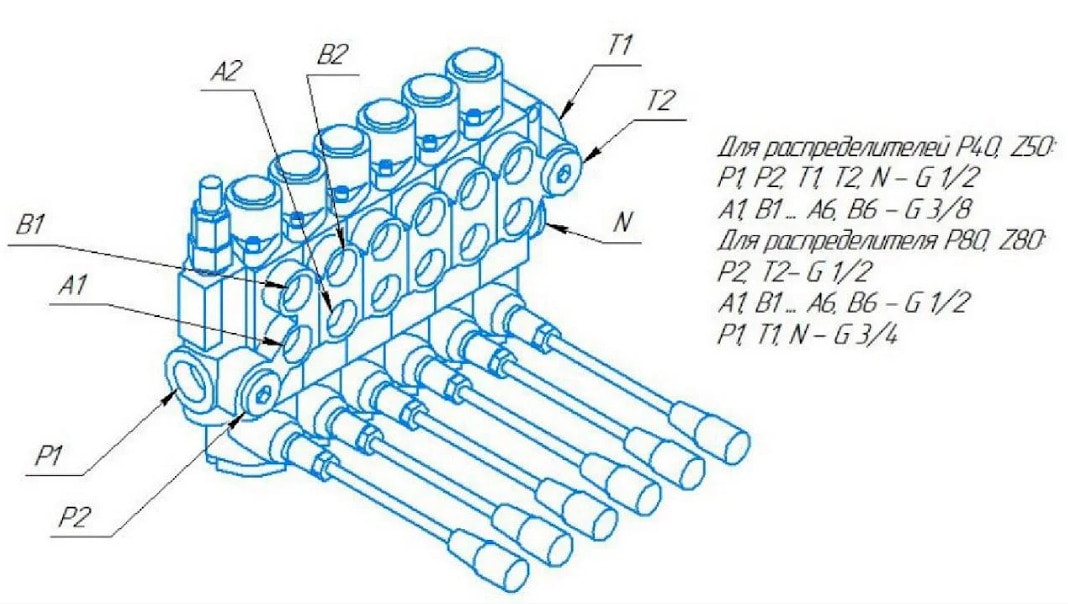

Все распределители имеют стандартные выходы:

• P1 / P2 — подача масла от насоса (используем одну линию, вторую — заглушаем);
• T1 / T2 — слив в бак (аналогично: одна рабочая, одна в заглушке);
• A1 / B1, A2 / B2 и т.д. — выходы к гидроцилиндрам (по количеству секций);
• N / Power Beyond — для подключения дополнительного распределителя (последовательная схема).

⚠️ Каждому распределителю нужен свой сливной выход — не объединяйте слив!

🛡 Гарантия сохраняется только при правильной установке

Для того чтобы гарантия на гидрораспределитель сохранялась, необходимо строго соблюдать условия установки:

✅ Все подключения должны быть выполнены согласно инструкции
✅ Рабочее давление не должно превышать допустимое значение, указанное в паспорте изделия
✅ Должны быть исключены утечки, обратные гидроудары и перегрузки
✅ При последовательной схеме подключения у каждого распределителя должен быть отдельный слив

Несоблюдение этих условий может привести к повреждению оборудования и утрате гарантийных обязательств.

🚨 Перед запуском: проверьте настройки

1. Установите минимальное давление на предохранительном клапане (выкрутите винт против часовой стрелки до упора).
2. Убедитесь, что в системе есть масло, соединения герметичны.
3. Включите насос — и переходите к регулировке.

⚙️ Как выставить нужное давление

1. Установите манометр на контрольную точку.
2. Запустите систему, дайте нагрузку (например, полностью выдвиньте шток цилиндра).
3. Медленно закручивайте винт по часовой стрелке, отслеживая давление.
4. Достигли нужного значения? — Закрепите регулировку стопорной гайкой.
5. Проверьте работу системы в нескольких циклах.

✅ Советы от gidros.by:

✔ Не используйте обе подающие или сливные линии одновременно — одна всегда глушится;
✔ При установке нескольких распределителей подключайте их только последовательно, с отдельным сливом;
✔ При первой установке не торопитесь — настройка предохранительного клапана требует точности.
