Золотники гидрораспределителей: какие бывают и как выбрать

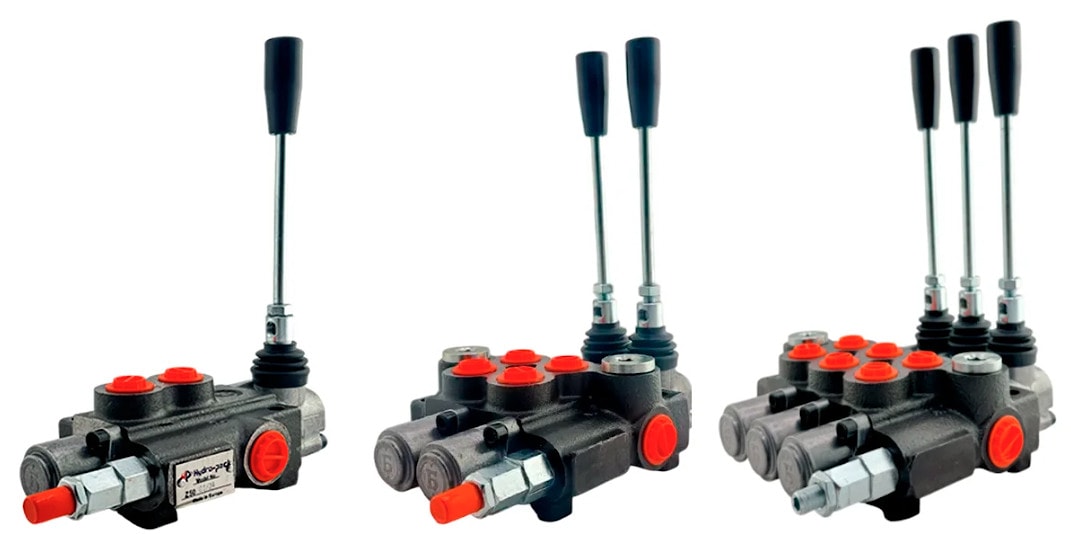

Наши специалисты Gidros.by подготовили подробный обзор, который поможет вам разобраться, как правильно выбрать моноблочный гидрораспределитель серий P40, P80, Z50 и Z80. В этом материале вы узнаете об особенностях конструкции, типах золотников (A1, A8, D, K15, K16, L12) и о том, как каждый из них влияет на работу вашей гидросистемы. Мы расскажем, на что обращать внимание при выборе, будь то распределитель для трактора, гидравлической станции или промышленного оборудования.

К мобильным гидрораспределителям предъявляются следующие обычные требования:

• низкие утечки через золотник;
• низкие усилия на рукоятках управления;
• хорошие рабочие характеристики.

Золотник распределителя является важнейшим звеном
между рукояткой, приводимой в движение оператором, и соответствующим перемещением управляемого гидродвигателя. Вследствие этого конструкция золотника должна
соответствовать указанным требованиям к каждой функции. Это осуществляется за счёт подбора подходящих параметров золотника распределителя. Конкретная конструкция золотника выбирается в соответствии с функцией распределителя в гидросистеме, требованиями к уровню контроля, характеристиками нагрузок и способом управления золотником.

Типовые мобильные гидрораспределители серии P40, P80, Z50, Z80 используются для управления гидродвигателями двустороннего действия, такими как цилиндры и гидромоторы. Для функции ППО
(постоянный поток, с открытым центром) требуется шестилинейный трёхпозиционный золотник (обозначение "6/3"). В корпусе распределителя у этого золотника есть три позиции:
- крайняя левая
- центральная
- крайняя правая.

В центральной позиции поток насоса направляется в линию слива; причём необходимо обеспечить минимум потерь давления с целью минимизации выделения тепла. Каналы цилиндр аблокированы.

При смещении золотника вправо поршневая полость цилиндра соединяется с насосом, а штоковая – с баком; цилиндр выдвигается. Нагрузка опускается при смещении золотника в противоположном направлении – влево.
Обратите внимание, что гидравлические обозначения на схемах указывают только на гидравлическую функцию. На деле добиться осуществления этой функции можно различными способами. Например, один и тот же корпус распределителя нередко используется для установки распределителей с различными золотниками, и на схемах эти распределители могут быть обозначены как 4/3 или 6/3.

Центральная позиция золотника

Золотник гидрораспределителя соединяет и разъединяет различные внутренние каналы. Большинство золотников имеют три позиции. Крайние позиции золотника определяют необходимое перемещение гидродвигателя. Эти позиции являются «рабочими». Центральная позиция используется
для удовлетворения потребностей системы в нерабочем положении. Обычно в мобильных распределителях
используются два вида центральной позиции. Наиболее распространенным является открытый центр. В нейтральной
позиции поток огибает золотник в направлении следующего золотника или сливается непосредственно в бак.

Утечка золотника

Обычно золотники распределителей выполняются с твёрдым хромовым покрытием, обеспечивающим снижение трения и практическое отсутствие износа (при условии отсутствия
в смазке загрязнений). Кроме того, важно расположить золотник по центру канала для минимизации утечек, трения и износа.

С этой целью на золотниках выполняются «разгрузочные канавки», нарезаемые по внешнему диаметру той части золотника, которая может войти внутрь отверстия корпуса. Канавки образуют «гидростатический подшипник» и минимизируют трение.

В дополнение к этому на рабочих кромках золотника нарезаются или выполняются штамповкой канавки или
выточки управления потоком

Форма и размеры этих канавок определяют характеристики (расход в функции смещения золотника) распределителя. Хотя радиальный зазор между золотником и отверстием
корпуса невелик, он приводит к внутренним утечкам. Для минимизации утечки в нейтральной позиции золотники обычно проектируются с осевым «перекрытием» (положительным перекрытием. Прим. ред.). Это перекрытие называется зоной нечувствительности или мёртвой зоной

Радиальный зазор между золотником и корпусом распределителя составляет около 5 мкм (0,0002"). Утечки через седло золотника могут быть обусловлены: y величиной зазора; y разницей давлений на уплотняющем пояске золотника; y вязкостью жидкости; y длиной зоны нечувствительности.
ПРИМЕЧАНИЕ: при механообработке расточек корпуса зону нечувствительности можно ограничить жёсткими допусками по длине. Соответственно максимальный и минимальный уровни утечек также находятся в узких пределах

Конфигурация золотника

Направление потоков через гидрораспределитель определяется конфигурацией его золотника. Золотники
представлены в большом ассортименте, и подходящий золотник подбирается, исходя из типа конкретной системы, расхода, условий нагрузки и соотношения рабочих камер гидродвигателя.

Золотник типа А. Это двусторонний золотник, обеспечивающий перемещения привода в обоих направлениях. Каналы привода (или подключения гидродвигателя. Прим. ред.) (А и В) обычно блокированы в нейтральной позиции. Канал насоса соединен с баком (ППО) или блокирован (ПД, РН). При смещении золотника вправо давление подводится в канал А, а канал В соединяется с баком. При смещениивлево - давление подводится в канал В, а канал А соединяется с баком.

Золотник типа D. Этот золотник предназначен для управления гидромоторами. В отличие от золотника A, в золотнике D
каналы А и В соединены с баком в центральной позиции, исключая внезапную остановку гидромотора и снижая риск кавитации.

Остановка «живой массы» или другой высокоинерционной нагрузки с использованием, например, золотника типа A, может вызвать очень резкий пик давления, способный повредить гидросистему. Кроме того, золотник D используется в системах, в которых каналы А и В блокированы управляемыми обратными или уравновешивающими клапанами. В этих случаях предотвращается нарастание давления между золотником и уравновешивающим клапаном, исключая, таким образом, риск открытия обратного клапана/уравновешивающего клапана.
