Дроссель гидравлический двухсторонний VRB 1/2
ПРИМЕНЕНИЕ
Дроссели VRB используются для регулировки потока в обоих направлениях. Компенсация
давления не предусмотрена. Поток зависит от давления и вязкости жидкости.
УСТАНОВКА
Присоедините один порт к линии нагнетания, другой к потребителю (например, к гидроцилиндру или гидромотору).
ПРИНЦИП РАБОТЫ
Регулировка потока происходит путем вращения корпуса дросселя вокруг своей оси. После установки требуемого потока нужно затянуть контргайку.
ОСОБЕННОСТИ
корпус из стали
внутренние компоненты из закаленной стали
небольшие утечки при закрытом дросселе
Схема:
Установка:
Подсоедините V к порту давления и C к к контролируемому порту. Поток регулируется от C до V и обратном направлении. При использовании на приводе с двусторонним гидрозамком необходимо установить VRВ между актуатором и гидрозамком.
Регулировка расхода производится вращением муфты: при вращении по часовой стрелке расход увеличивается и наоборот. Как только поток будет установлен, заблокируйте гайку, чтобы сохранить желаемые настройки даже в случае вибрации.

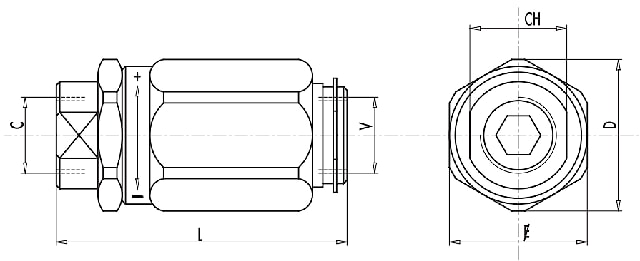

Размеры и технические данные:
| КОД | ТИП | V-C GAS | L mm | Ll mm | CH mm | D mm | Масса, кг |
|---|---|---|---|---|---|---|---|
| V0545 | VRB 1/4" | Gl/4" | 66,5 | 30 | 19 | 34 | 0,266 |
| V0555 | VRB 3/8" | G3/8" | 73 | 32 | 24 | 36 | 0,312 |
| V0565 | VRB 1/2" | Gl/2" | 80 | 38 | 27 | 42 | 0,456 |
| V0575 | VRB 3/4" | G3/4" | 95 | 46 | 32 | 51 | 0,784 |
| V0585 | VRB 1" | Gl" | 109 | 55 | 41 | 60 | 1,222 |
| КОД | ТИП | Макс. расход, л/мин | Макс. давление, бар |
|---|---|---|---|
| V0545 | VRB 1/4" | 20 | 300 |
| V0555 | VRB 3/8" | 45 | 300 |
| V0565 | VRB 1/2" | 70 | 300 |
| V0575 | VRB 3/4" | 110 | 250 |
| V0585 | VRB 1" | 160 | 250 |
Производитель
Oleodinamica Marchesini
Страна-производитель
Италия
Присоединение
Линейный
Резьба
1/2″
Тип клапана расхода
двухлинейный
