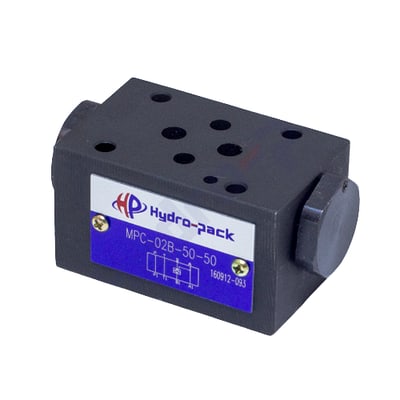

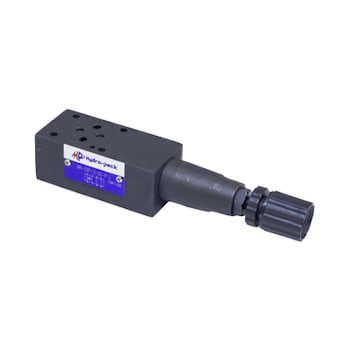

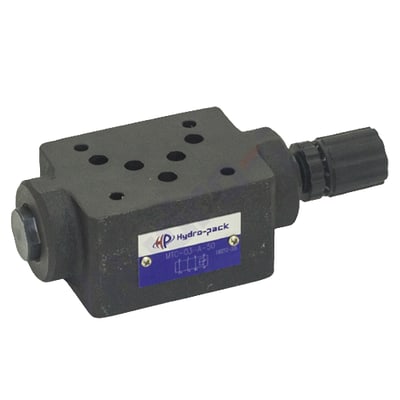

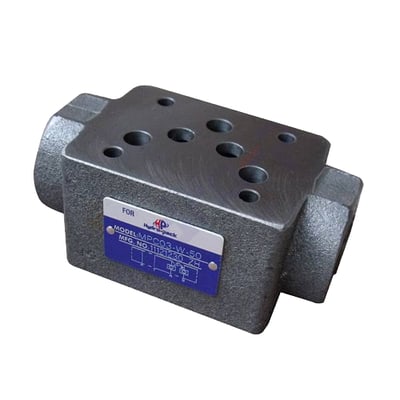

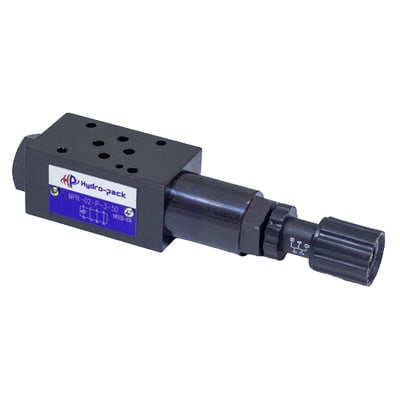

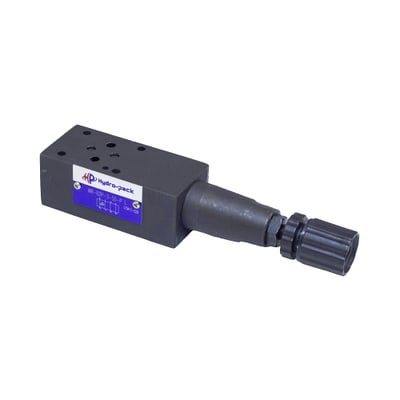

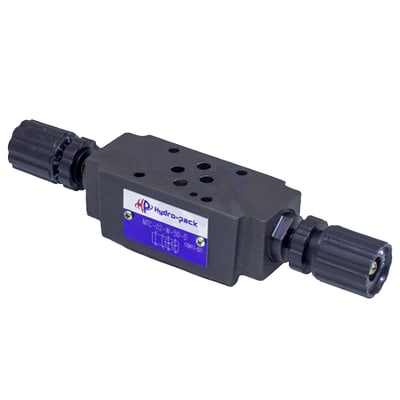

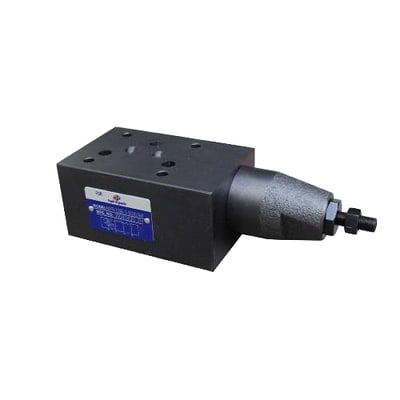

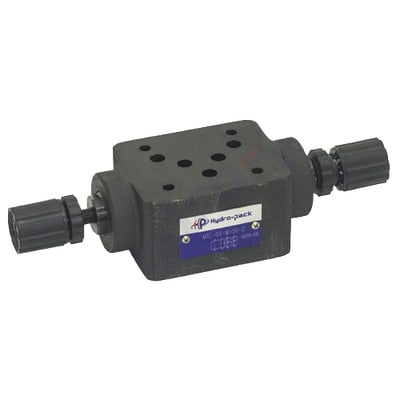

Модульные клапаны

Аппараты, предназначенные для модульного монтажа, оснащаются верхними и нижними стыковочными поверхностями, на которых присоединительные отверстия выполнены в идентичных координатах. Благодаря этому становится возможной последовательная установка различных аппаратов друг на друга, формируя многослойный пакет, который, как правило, завершается сверху гидрораспределителем.

Собранный пакет фиксируется на монтажной плите. В нижней части плиты предусмотрены отверстия для подсоединения к гидросистеме, а по боковым сторонам выполнены сквозные горизонтальные каналы, обеспечивающие соединение с соседними плитами.

В зависимости от схемы гидросистемы между плитами могут устанавливаться заглушки, перекрывающие отдельные горизонтальные каналы, либо промежуточные плиты, оснащённые поперечными отверстиями для связи соответствующих каналов между собой.

Использование аппаратов модульного монтажа существенно упрощает процесс создания гидроприводов, позволяет минимизировать количество трубопроводов и обеспечивает широкие возможности для модернизации оборудования или корректировки гидравлической схемы на этапе наладки.
