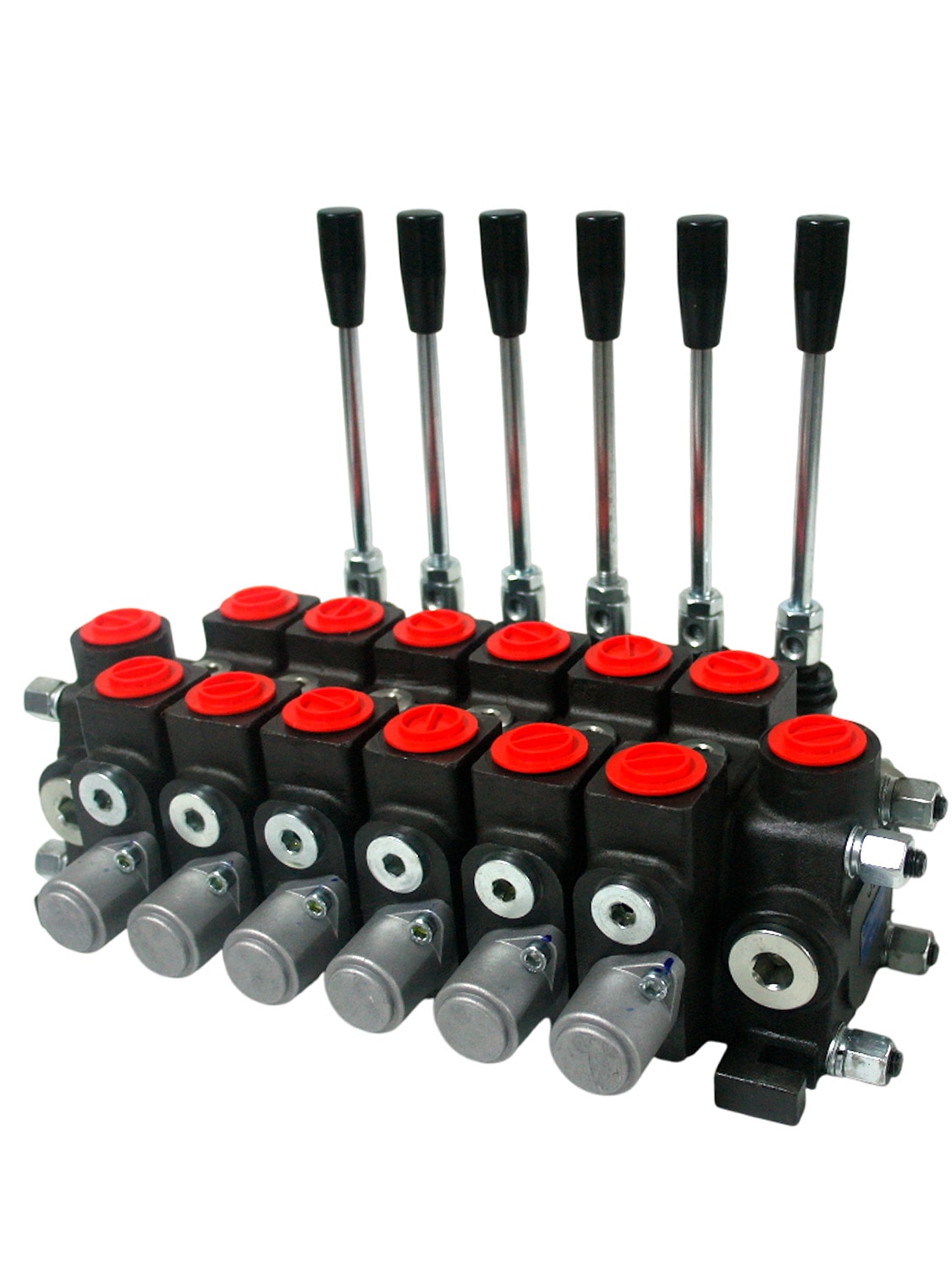

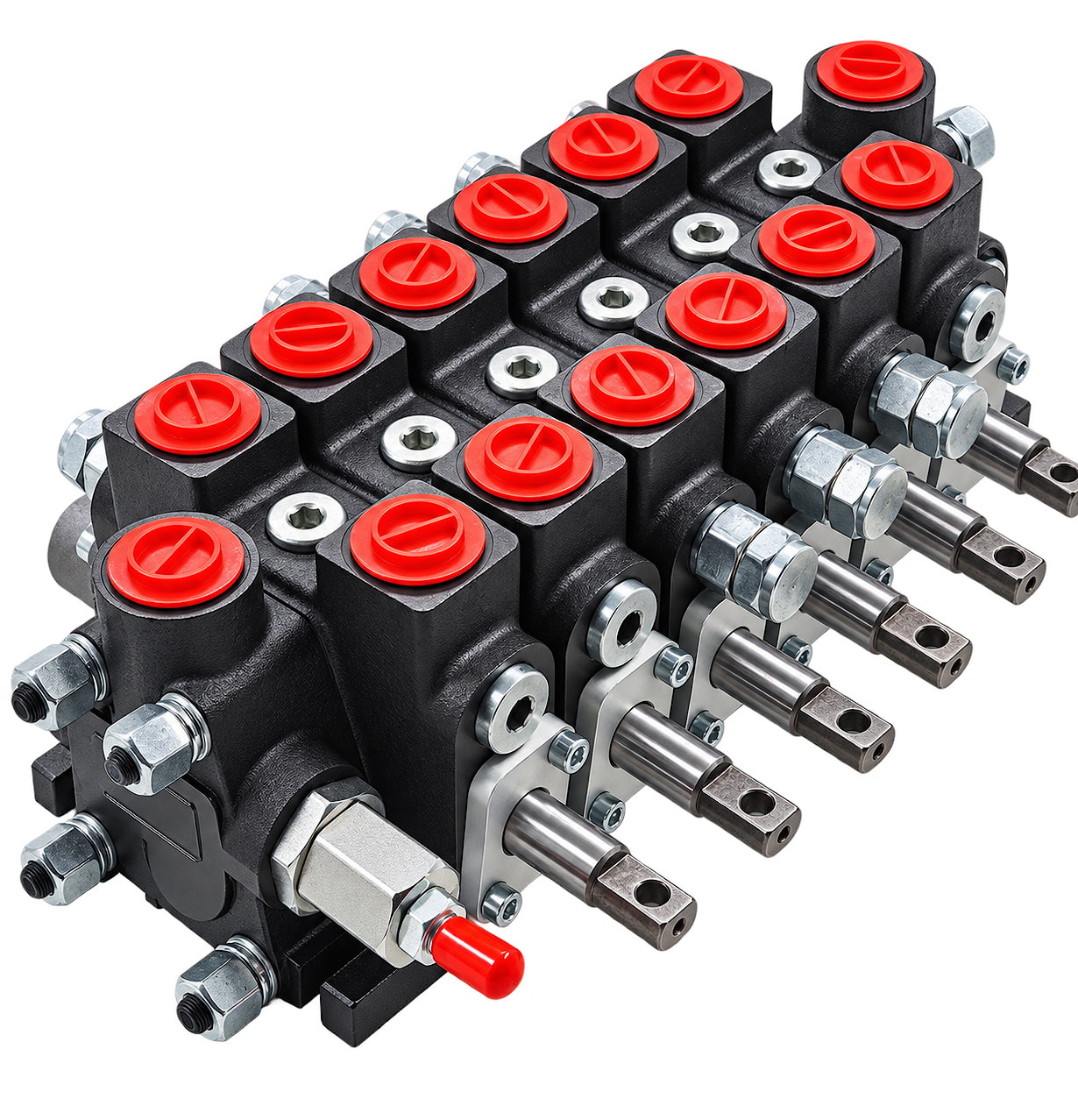

Гидрораспределитель 6PC100 Велмаш

100л/мин, 250 бар

Шестисекционный гидравлический распределитель, предназначенный для управления потоками рабочей жидкости в гидросистемах лесозаготовительной, погрузочно-разгрузочной и специальной техники.

Применяется в гидроманипуляторах и крановых установках для распределения рабочей жидкости между исполнительными механизмами. Обеспечивает изменение направления потока гидравлического масла, необходимое для управления гидроцилиндрами и гидромоторами.

Шестисекционная конструкция позволяет управлять несколькими гидравлическими контурами, обеспечивая выполнение рабочих операций манипулятора: подъём и опускание стрелы, изменение вылета, поворот, управление захватом и другими гидравлическими функциями в зависимости от схемы подключения оборудования.

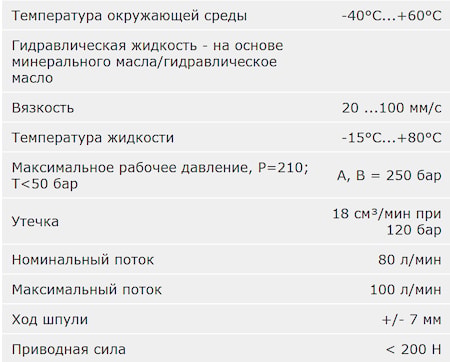

Технические характеристики:

Применяемость

Гидрораспределитель 6PC100 используется в гидравлических системах следующего оборудования:

Велмаш:

• ОМТ-70-02

• ОМТ-97М

• ОМТ-120М-02

Другие модели и производители:

• М-75, М75

• М90

• ЛВ-203А

• ЛВ-185-10 (ММЗ)

• Атлант С-90

• Тайфун ЛИВ-95

• Тайфун ЛИВ-120

• Loglift (Логлифт)

• Epsilon (Эпсилон)

• Kesla (Кесла)

• Fassi (Фасси)

Аналоги и взаимозаменяемость

В качестве аналогов рассматриваются гидрораспределители:

• RM 276

• KA-18

• RM-316

При подборе аналога необходимо учитывать количество секций, гидравлическую схему, параметры рабочего давления и расхода, тип управления, присоединительные размеры и расположение рабочих портов.

Важно: совместимость с конкретной моделью гидроманипулятора и возможность замены на RM 276, KA-18 или RM-316 необходимо проверять по исполнению и гидравлической схеме установленного распределителя.

Особенности конструкции

Секционное исполнение распределителя обеспечивает управление отдельными гидравлическими функциями оборудования. Каждая рабочая секция отвечает за переключение потока жидкости в соответствующем контуре.

Гидрораспределитель применяется в гидросистемах, где требуется управление несколькими исполнительными механизмами с одного распределительного блока.

При замене рекомендуется сверять маркировку, схему золотников и конфигурацию присоединительных отверстий с оригинальным оборудованием.

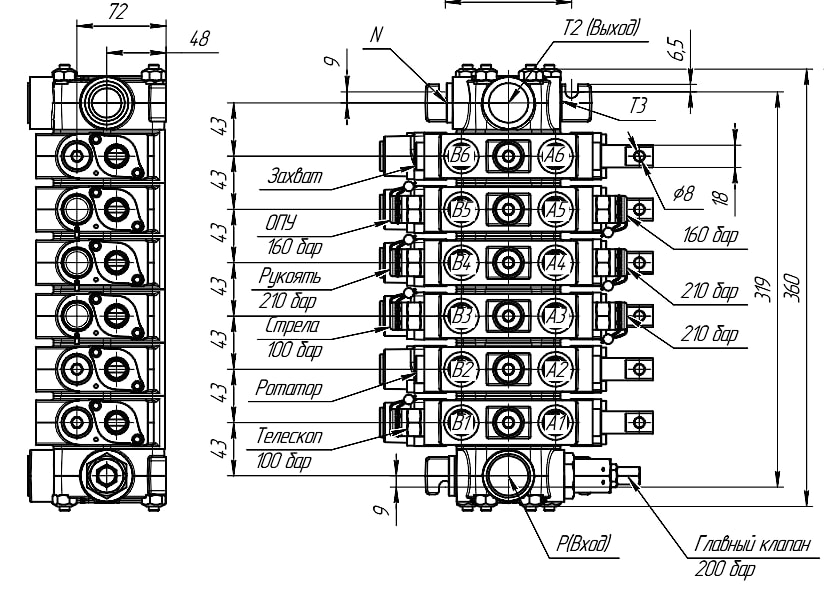

Чертеж гидрораспределителя 6PC100 Велмаш

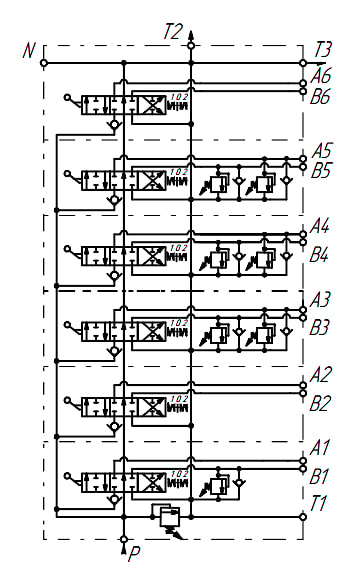

Гидросхема
