Дивертор четырехходовой IF 4 VIE 3/4

Дивертор четырехлинейный(четырехходовой) IF 4 VIE 3/4", производитель: «Oleodinamica Marchesini», Италия

ПРИМЕНЕНИЕ:

• Четырехлинейный (четырехходовой) дивертор IF 4 используется для изменения направления движения потока, служит для управления гидроцилиндром двойного действия.

Дивертор IF 4 VIE 1/2" имеет четыре рабочих отвода (порта). Дивертор чаще всего применяют для подключения напрямую гидроцилиндров двухстороннего действия либо гидромоторов. При этом два порта P и T дивертора предназначены для подключения сливной и напорной магистрали, оставшиеся два порта A и B служат для подсоединения к выводам исполнительного органа (гидроцилиндр либо гидромотор). С помощью рукоятки оператор может переключать поток рабочей жидкости дивертора IF 4 VIE 1/2", поступающий порт P, между двумя портами A и B и, таким образом, переключать направление движение рабочего органа даже при наличии давления (вплоть до максимального).
В промежуточном положении рабочие отводы дивертора IF 4 VIE 1/2" разъединены (см. гидравлическую схему)
УСТАНОВКА:

• Подключите P к линии нагнетания, A и B к портам гидропривода, Т – на слив в маслобак.

ПРИНЦИП РАБОТЫ:

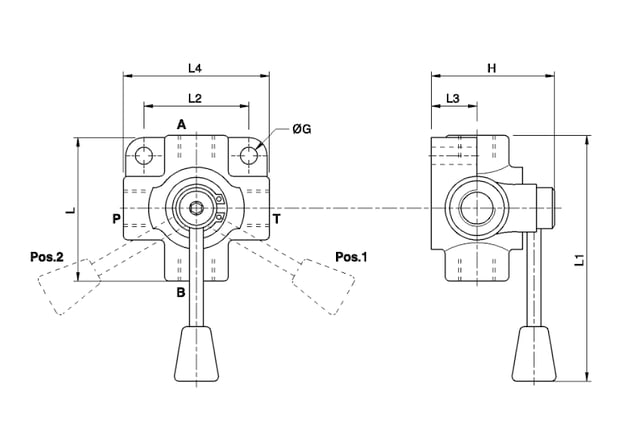

• Когда рукоятка находится в положении 1 поток идет в порт В, одновременно с этим поток из порта А поступает в порт Т, когда в положении 2 –поток из порта Р поступает в порт А, а из порта В идет в порт Т.
• Дивертор типа С (с закрытым центром): в нейтральном положении все порты закрыты (возможны незначительные утечки), дивертор типа А (с открытым центром): в нейтральном положении соединены порты P c Т, А и В закрыты.

ОСОБЕННОСТИ:

• корпус из чугуна
• внутренние компоненты из закаленной стали

Заказать Дивертор четырехходовой IF 4 VIE 3/4 с доставкой по всей Беларуси. Прямые поставки от первого поставщика - ЧТУП «Белгидротрейд».

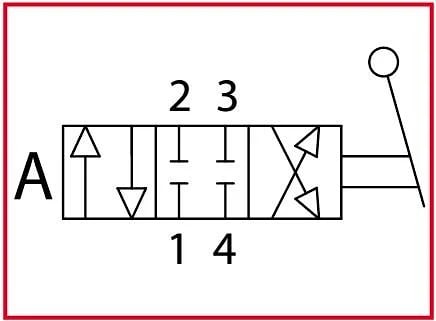

Тип А (с закрытым центром)

Тип B (с открытым центром)

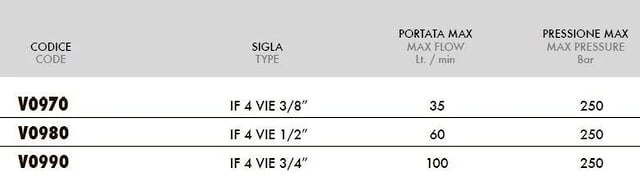

Технические данные:
