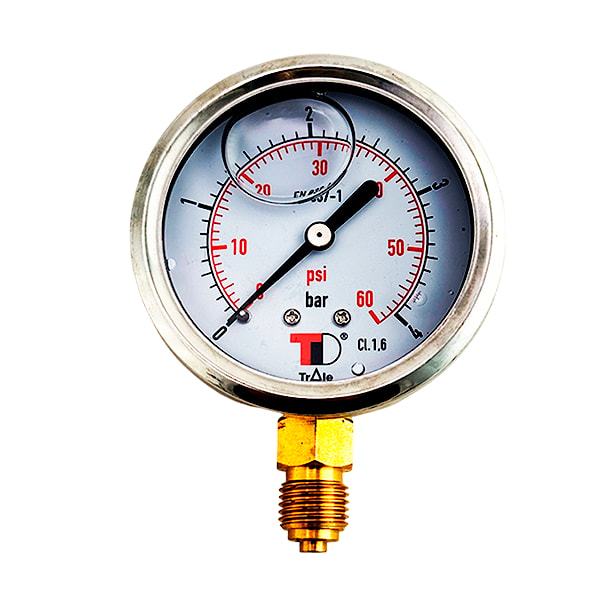

Манометр радиальный 63 мм. MFI6304004V- 4 БАР, Dicsa, Испания
Манометр радиальный 63 мм с глицерином Dicsa MFI6304004V предназначен для измерения давления жидких и газообразных сред.
Применяется в гидравлических и пневматических системах, водопроводе, сельском хозяйстве.
Манометры гидравлические вибростойкие разработаны для визуального наблюдения за избыточным или недостающим давлением неагpессивных по отношению к сталям и медным сплавам некристаллизующихся жидкостей, паров, газов, в том числе ацетилена и хладонов.
Отметим, что вибростойкие манометры широко используются в гидравлических станциях и мобильных систем гидравлики на различной автомобильной и строительной технике, а также в смазочных системах системах и устройствах.
Манометры вибростойкие имеют корпус Ø 63 из нержавеющей стали и глицериновую заливку полости циферблата, поэтому, как следствие, устойчивы ко всем видам вибрации: как периодической (например, работа двигателя автокрана) так и случайного происхождения (воздействия на гидросистему извне).
Основные характеристики
- Резьба присоединения штуцера: D=63 мм – 1/4" BSP;
- Диаметр манометра: 63мм;
- Рабочее давление: от 0 до 600 Бар;
- Внутренняя среда для шкалы: глицерин;
- Тип присоединения: осевой, радиальный.
- Для того чтобы правильно выбрать манометр необходимо знать следующие параметры:
Для того чтобы правильно выбрать манометр необходимо знать следующие параметры:
- Порог измерения манометра;
- Диаметр корпуса манометра;
- Диаметр резьбы штуцера манометра;
- Расположение штуцера (осевое или радиальное);
- Класс точности прибора;
- Тип манометра;
Шкала градуирована в bar, дополнительная шкала PSI.
Материалы:
| Корпус и кольцо: | Нержавеющая сталь 1.4301 a |
| Прозрачная часть | Поликарбонат |
| Шкала | Белый алюминий |
| Стрелка | Черный пластик |
| Присоединение | Латунь шестигранник 14 мм, |
| > 40 bar отверстие давления 0.5mm | |
| Измерительный элемент | Трубка Бурдона |
| Movimento: | Латунь |
| Антивибрационная жидкость | Глицерин 86.5% |
Технические параметры:
| Нормы ссылки: | EN 837-1 |
| Рабочее давление: | Статичное: 75 % от макс. Шкалы |
| Динамическое: 60 % от макс. Шкалы | |
| Кратковременно: до полного значения шкалы | |
| Температура | Окружающая: -10 ... +60 °C |
| Рабочего тела: +60 °C максимум | |
| Хранения: -10 ... +60 °C | |
| Термический дрейф | ±0,04%/1K rispetto a (+20°C) |
| Класс точности: | cl. 1.6 |
| Нормативы | IP 65 per EN 60 529 / IEC 529 |
| Масса | 0.206 kg |
| Корпус и кольцо: | Нержавеющая сталь 1.4301 a |
| Прозрачная часть | Поликарбонат |
| Шкала | Белый алюминий |
| Стрелка | Черный пластик |
| Присоединение | Латунь шестигранник 14 мм, |
| > 40 bar отверстие давления 0.5mm | |
| Измерительный элемент | Трубка Бурдона |
| Movimento: | Латунь |
| Антивибрационная жидкость | Глицерин 86.5% |
| Код | R1 | Диапазон, бар |
|---|---|---|
| MFI6304001V | 1/4" BSP | 0-1 |
| MFI63042.5V | 1/4" BSP | 0-2,5 |
| MFI6304004V | 1/4" BSP | 0-4 |
| MFI6304006V | 1/4" BSP | 0-6 |
| MFI6304010V | 1/4" BSP | 0-10 |
| MFI6304016V | 1/4" BSP | 0-16 |
| MFI6304025V | 1/4" BSP | 0-25 |
| MFI6304040V | 1/4" BSP | 0-40 |
| MFI6304060V | 1/4" BSP | 0-60 |
| MFI6304100V | 1/4" BSP | 0-100 |
| MFI6304160V | 1/4" BSP | 0-160 |
| MFI6304250V | 1/4" BSP | 0-250 |
| MFI6304400V | 1/4" BSP | 0-400 |
| MFI6304600V | 1/4" BSP | 0-600 |

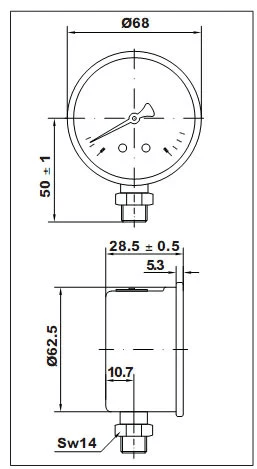

Размеры:
Производитель
Dicsa
Страна-производитель
Испания
