Клапан тормозной двойной линейный VBCD 3/4 DE CC
Клапан тормозной двойной линейный VBCD 3/4" DE CC, производитель: «Oleodinamica Marchesini», Италия
ПРИНЦИП РАБОТЫ:
Тормозные клапаны предназначены для обеспечения плавного опускания нагруженных попутной нагрузкой гидродвигателей. Кроме того, обеспечивают:
функцию запорного элемента (гидрозамка);
функцию ограничения максимального давления в линии и предотвращения кавитации. Поскольку этот клапан не чувствителен к давлению подпора, его можно использовать с золотниками с закрытым центром.
МАТЕРИАЛЫ И ОСОБЕННОСТИ:
Корпус: оцинкованная сталь;
Внутренние компоненты: закаленная сталь, шлифованная;
Уплотнения: BUNA-N стандарт;
Тип запорного элемента: тарельчатый тип;
Стандартная настройка: 320 бар.
Настройка клапана должна быть в 1,3 раза больше, чем максимальное давление, действующее в системе.
Сделать заказ на Клапан тормозной двойной линейный VBCD 3/4 DE CC по выгодной цене в нашем магазине GIDROS.BY с доставкой по всей Республике Беларусь!

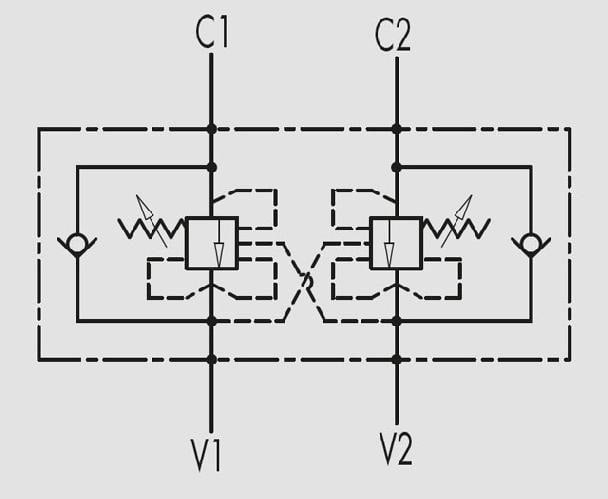

Схема:

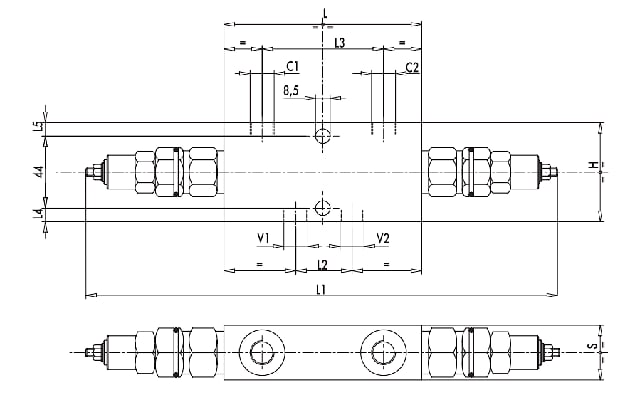

Размеры и технические данные:
| КОД | ТИП | VI -V2 Cl -C2 GAS | L mm | Ll mm | L2 mm | L3 mm | L4 mm | L5 mm | H mm | s mm | Масс, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| V0441 | VBCD 3/8" DE CC | G 3/8" | 120 | 288 | 34 | 73 | 8 | 8 | 60 | 30 | 1,90 |
| V0441/RP18 VBCD 3/8" DECCRP 1:8 | G 3/8" | 120 | 288 | 34 | 73 | 8 | 8 | 60 | 30 | 1,90 | |
| V0442 | VBCD 1/2" DECC | G 1/2" | 120 | 288 | 36 | 73 | 8 | 8 | 60 | 30 | 1,85 |
| V0442/RP18 VBCD1/2"DECCRP1:8 | G 1/2" | 120 | 288 | 36 | 73 | 8 | 8 | 60 | 30 | 1,85 | |
| V0443 | VBCD 3/4" DE CC | G 3/4" | 152 | 320 | 58 | 106 | 15 | 21 | 80 | 35 | 3,10 |
| V0443/RP18 | VBCD 3/4" DECC RP 1:8 | G 3/4" | 152 | 320 | 58 | 106 | 15 | 21 | 80 | 35 | 3,10 |
| КОД | ТИП | Соотношение площадей | Расход, л/мин | давление макс, бар |
|---|---|---|---|---|
| V0441 | VBCD 3/8" DE CC | 1:3,1 | 35 | 350 |
| V0441/RP18 | VBCD 3/8" DE CC RP 1:8 | 1:8 | 35 | 350 |
| V0442 | VBCD 1/2" DE CC | 1:3,1 | 50 | 350 |
| V0442/RP18 | VBCD 1/2" DE CC RP 1:8 | 1:8 | 50 | 350 |
| V0443 | VBCD 3/4" DE CC | 1:5,5 | 105 | 350 |
| V0443/RP18 | VBCD 3/4" DE CC RP 1:8 | 1:8 | 105 | 350 |
Производитель
Oleodinamica Marchesini
Страна-производитель
Италия
Вид
Двухсторонний
Присоединение
Линейный
Резьба
3/4″
Функция клапана
Тормозной (контрбаланс)
