Клапан тормозной одинарного действия стыковый VBCD 1/2 SE/FL
Клапан тормозной одинарного действия стыковый VBCD 1/2" SE/FL, производитель: «Oleodinamica Marchesini», Италия
ПРИМЕНЕНИЕ
Тормозной клапан VBCD SE FL предназначен для обеспечения плавного опускания гидроцилинров (вращения гидромоторов), нагруженных попутной нагрузкой.
Кроме этого тормозные (уравновешивающие) гидроклапаны обеспечивают:
функцию запорного элемента (гидрозамка)
функцию ограничения максимального давления в линии и предотвращение кавитации
УСТАНОВКА ТОРМОЗНОГО КЛАПАНА
Тормозные клапаны могут соединяться с гидроцилиндром с помощью фитингов и шлангов, а также непосредственно устанавливаться на гидроцилиндр или гидромотор (фланцевый монтаж и монтаж с помощью специального полого банджо-болта). Настройка клапана должна быть в 1,3 раза больше, чем максимальное рабочее давление, действующее в системе.
ОСОБЕННОСТИ ТОРМОЗНОГО КЛАПАНА
корпус из оцинкованной стали
внутренние компоненты из закаленной стали
Покупайте на GIDROS.BY по отличной цене Клапан тормозной одинарного действия стыковый VBCD 1/2 SE/FL.

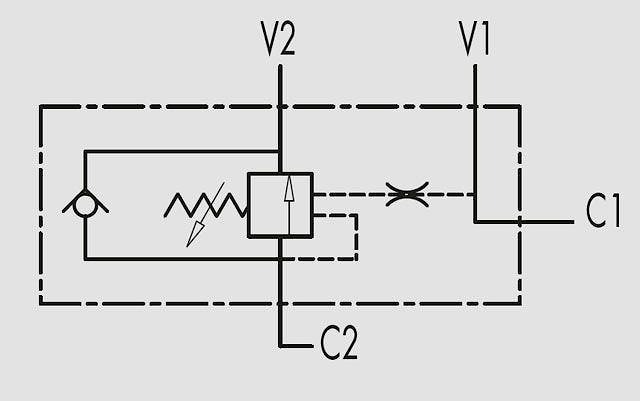

Схема:

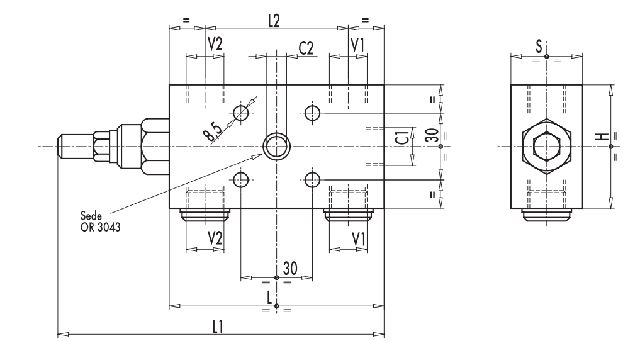

Размеры и технические данные:
| КОД | ТИП | VI -V2 Cl | C2 | L | LI | L2 | H | s | Масса |
|---|---|---|---|---|---|---|---|---|---|
| GAS | mm | mm | mm | mm | mm | mm | kg | ||
| V0400 | VBCD 3/8" SE/FL | G 3/8" | 09 | 100 | 149 | 60 | 60 | 30 | 1,25 |
| V0402 | VBCD 1/2" SE/FL | G 1/2" | 09 | 100 | 149 | 65 | 60 | 30 | 1,21 |
| КОД | ТИП | соотношение площадей | Расход, л/мин | Макс. давление, бар |
|---|---|---|---|---|
| V0400 | VBCD 3/8" SE/FL | 1:4,5 | 40 | 350 |
| V0402 | VBCD 1/2" SE/FL | 1:4,5 | 60 | 350 |
Производитель
Oleodinamica Marchesini
Страна-производитель
Италия
Вид
Односторонний
Присоединение
Стыковый
Резьба
1/2″
Функция клапана
Тормозной (контрбаланс)
