Клапан тормозной одинарного действия с болтом банджо VBCD 3/8 SE/A FLV

Клапан тормозной одинарного действия с болтом банджо VBCD 3/8" SE/A FLV, производитель: «Oleodinamica Marchesini», Италия

ПРИМЕНЕНИЕ
Тормозной клапан VBCD SE FLV предназначен для обеспечения плавного опускания гидроцилиндров (вращения гидромоторов), нагруженных попутной нагрузкой.
Кроме этого тормозные (уравновешивающие) гидроклапаны обеспечивают:
функцию запорного элемента (гидрозамка)
функцию ограничения максимального давления в линии и предотвращение кавитации

УСТАНОВКА ТОРМОЗНОГО КЛАПАНА
Тормозные клапаны могут соединяться с гидроцилиндром с помощью фитингов и шлангов, а также непосредственно устанавливаться на гидроцилиндр или гидромотор (фланцевый монтаж и монтаж с помощью специального полого банджо-болта). Настройка клапана должна быть в 1,3 раза больше, чем максимальное рабочее давление, действующее в системе.

ОСОБЕННОСТИ ТОРМОЗНОГО КЛАПАНА

корпус из оцинкованной стали

внутренние компоненты из закаленной стали

В наличии в интернет-магазине GIDROS.BY Клапан тормозной одинарного действия с болтом банджо VBCD 3/8 SE/A FLV .

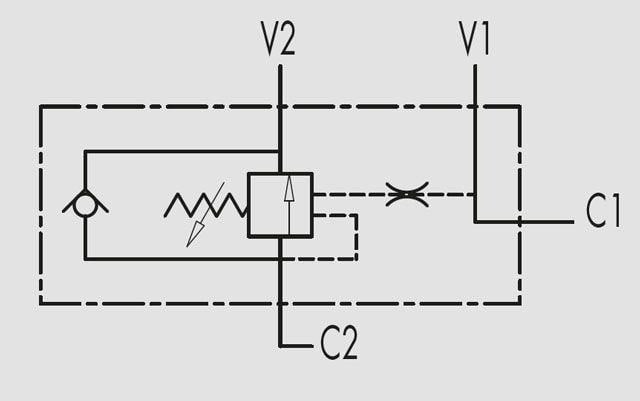

Схема:

Подключение:
Соедините V1 и V2 c гидрораспределителем, фланец С2 напрямую к гидроцилиндру (мотору) на ту сторону, которую необходимо контролировать.

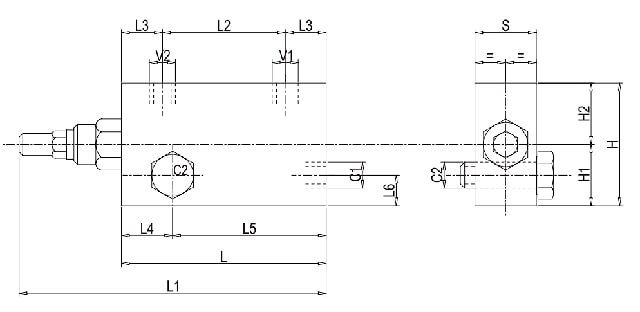

Размеры и технические данные:
