Клапан тормозной одинарного действия с болтом банджо VBCD 1/2 SE/A FLV
Клапан тормозной одинарного действия с болтом банджо VBCD 1/2" SE/A FLV, производитель: «Oleodinamica Marchesini», Италия
ПРИМЕНЕНИЕ
Тормозной клапан VBCD SE FLV предназначен для обеспечения плавного опускания гидроцилиндров (вращения гидромоторов), нагруженных попутной нагрузкой.
Кроме этого тормозные (уравновешивающие) гидроклапаны обеспечивают:
функцию запорного элемента (гидрозамка)
функцию ограничения максимального давления в линии и предотвращение кавитации
УСТАНОВКА ТОРМОЗНОГО КЛАПАНА
Тормозные клапаны могут соединяться с гидроцилиндром с помощью фитингов и шлангов, а также непосредственно устанавливаться на гидроцилиндр или гидромотор (фланцевый монтаж и монтаж с помощью специального полого банджо-болта). Настройка клапана должна быть в 1,3 раза больше, чем максимальное рабочее давление, действующее в системе.
ОСОБЕННОСТИ ТОРМОЗНОГО КЛАПАНА
корпус из оцинкованной стали
внутренние компоненты из закаленной стали
Доступен к покупке Клапан тормозной одинарного действия с болтом банджо VBCD 1/2 SE/A FLV по выгодной цене в нашем магазине GIDROS.BY.

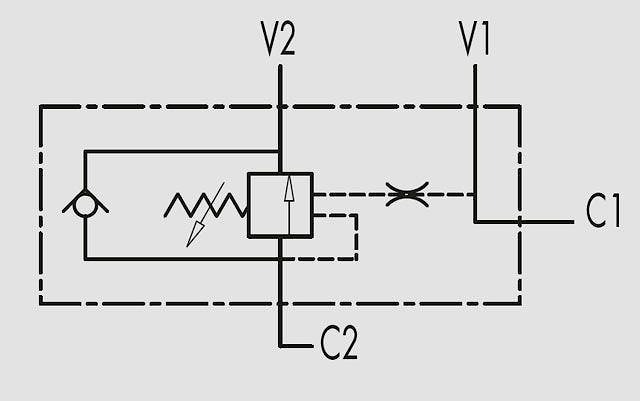

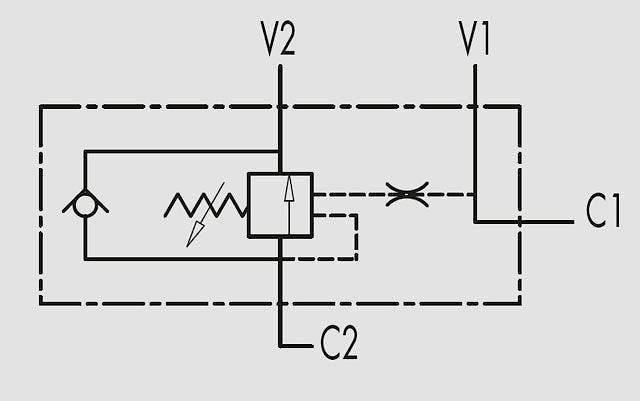

Подключение:
Соедините V1 и V2 c гидрораспределителем, фланец С2 напрямую к гидроцилиндру (мотору) на ту сторону, которую необходимо контролировать.
Размеры и технические данные:
| CODICE | SIGLA | VI - V2 Cl -C2 | L | LI | L2 | L3 | L4 | L5 | L6 | HI | H2 | H | s | Масса |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CODE | TYPE | GAS | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| V0392/FLV | VBCD 3/8" SE/A FLV | G 3/8" | 100 | 150 | 60 | 20 | 22 | 78 | 15 | 40 | 30 | 70 | 30 | 1,35 |
| V0412/FLV | VBCD 1/2" SE/A FLV | G 1/2" | 100 | 150 | 60 | 20 | 24 | 76 | 15 | 40 | 30 | 70 | 30 | 1,31 |
| КОД | ТИП | отношение площадей | макс. расход, л/мин | давление макс., бар |
|---|---|---|---|---|
| V0392/FLV | VBCD 3/8" SE/A FLV | 1:4,5 | 40 | 350 |
| V0412/FLV | VBCD 1/2" SE/A FLV | 1:4,5 | 60 | 350 |
Производитель
Oleodinamica Marchesini
Страна-производитель
Италия
Вид
Односторонний
Присоединение
Линейный
Резьба
1/2″
Функция клапана
Тормозной (контрбаланс)
