Клапан тормозной односторонний линейный 3 порта VBCD 3/8 SE 3 VIE
Клапан тормозной односторонний линейный 3 порта VBCD 3/8" SE 3 VIE, производитель: «Oleodinamica Marchesini», Италия
ПРИНЦИП РАБОТЫ:
Тормозные клапаны предназначены для обеспечения плавного опускания нагруженных попутной нагрузкой гидродвигателей. Кроме того, обеспечивают:
функцию запорного элемента (гидрозамка);
функцию ограничения максимального давления в линии и предотвращения кавитации. Внешнее управление.
МАТЕРИАЛЫ И ОСОБЕННОСТИ:
Корпус: оцинкованная сталь;
Внутренние компоненты: закаленная сталь, шлифованная;
Уплотнения: BUNA-N стандарт;
Тип запорного элемента: тарельчатый;
Стандартная настройка: 320 бар.
Настройка клапана должна быть в 1,3 раза больше, чем максимальное давление, действующее в системе.
На GIDROS.BY доступен для заказа оптом и в розницу Клапан тормозной односторонний линейный 3 порта VBCD 3/8 SE 3 VIE с доставкой по всей Беларуси!

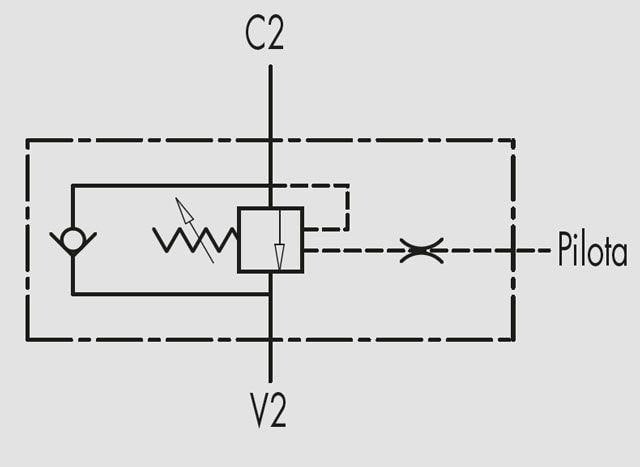

Схема:
Подключение:
Соедините V2 c гидрораспределителем, С2 к гидроцилиндру Pilota - порт для управления.

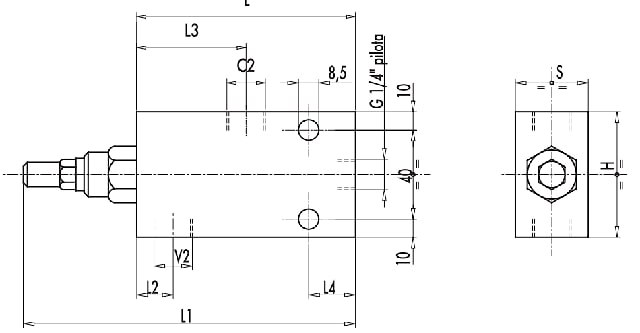

Размеры и технические данные:
| КОД | ТИП | C2-V2 | L | LI | L2 | L3 | 14 | H | s | Масса |
|---|---|---|---|---|---|---|---|---|---|---|
| GAS | mm | mm | mm | mm | mm | mm | mm | kg | ||
| V0394 | VBCD 3/8" SE 3 VIE | G 3/8" | 100 | 149 | 20 | 50 | 25 | 60 | 30 | 1,34 |
| V0414 | VBCD 1/2" SE 3 VIE | G 1/2" | 100 | 149 | 20 | 50 | 25 | 60 | 30 | 1,31 |
| КОД | ТИП | соотношение площадей | Расход, л/мин | Макс. давление, бар |
|---|---|---|---|---|
| V0394 | VBCD 3/8" SE 3 VIE | 1:4,5 | 40 | 350 |
| V0414 | VBCD 1/2" SE 3 VIE | 1:4,5 | 60 | 350 |
Производитель
Oleodinamica Marchesini
Страна-производитель
Италия
Вид
Односторонний
Присоединение
Линейный
Резьба
3/8″
Функция клапана
Тормозной (контрбаланс)
